智能電能質量?jì)?yōu)化裝置

E5011-SPO(Smart Power Quality Optimizing Device)是用于提升配電臺區電能質量的新型電力電子裝置。該裝置采用智能算法進行控制,可有效補償三相負荷不平衡,并具有快速連續調節無功功率、有源濾波APF(對特征次諧波有良好的濾除作用)等功能。在補償三相不平衡、無功功率、諧波、電壓跌落等方面有著優越的表現。

技術特點

? 具有三相不平衡電流的治理功能,解決配網三相不平衡問題,保證流入電網的三相電流平衡。

? 具有連續調節無功功率的功能。 能有效提高系統功率因數,有效提升變壓器利用率。

? 具有補償諧波功能,有效濾除負載3、5、7、11等特征次諧波,在補償三相不平衡、補償無功功率的同時對特征次諧波有良好的濾除作用。

? 穩定受電端電壓,加強系統電壓穩定性,有效解決配網末端電壓低問題。

? 抑制電壓波動和閃變,改善用電環境。

? 具有諧振抑制功能,能有效抑制裝置與系統的諧振,增強設備可靠性。

? 與固定電容器補償聯動,采用SVG的控制器,統一控制電容器的投切,既能減少體積又方便協調控制。

? 采用SPO模塊的風機通過風道進行散熱,無需再額外安裝柜體散熱風機。

? 無線通信技術可實現近距離或遠程的設備狀態信息的查看管理。

? 控制模式多樣化,具有無功優先、不平衡優先、諧波優先、電壓優先、只補無功、只補不平衡、只濾諧波、只補電壓8種工作模式可供選擇,能大幅提升配電臺區電能質量。

三相不平衡補償

E5011控制器通過電流傳感器實時檢測系統電流,并分析判斷系統是否處于不平衡狀態,同時計算達到平衡狀態時所需要的補償電流,并控制逆變器產生電流,使電流從大的相轉移到小的相,最終使三相電流達到平衡狀態。

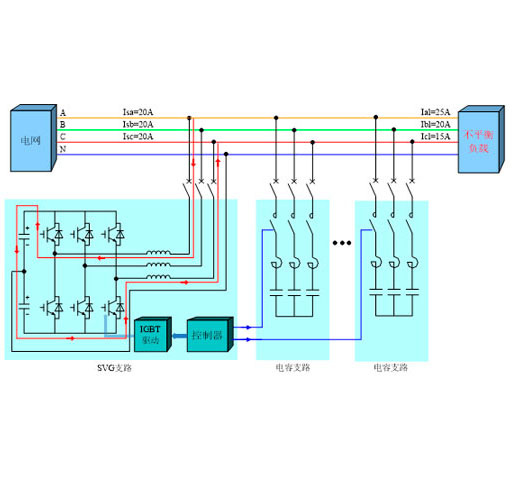

三相不平衡補償原理圖

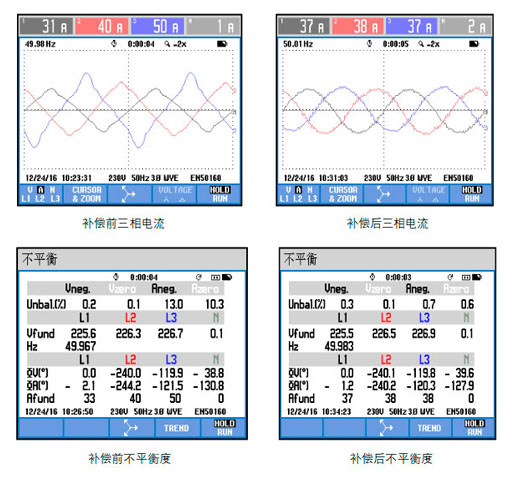

三相不平衡治理效果圖

APF諧波補償

E5011-SPO可實現有源濾波功能??刂破鲗?shí)時監視負載電流,并將模擬電流信號轉換為數字信號,送入內部的高速數字信號處理器(DSP)對信號進行處理,將基波無功電流和諧波電流提取,得到指令電流,并通過電流跟蹤控制電路和驅動電路,以脈寬調制(PWM)信號形式向補償電流發生電路送出驅動脈沖,驅動IGBT功率模塊,生成反向等值補償電流注入電網,從而實現對負載無功電流和諧波電流的動態、快速、徹底治理。

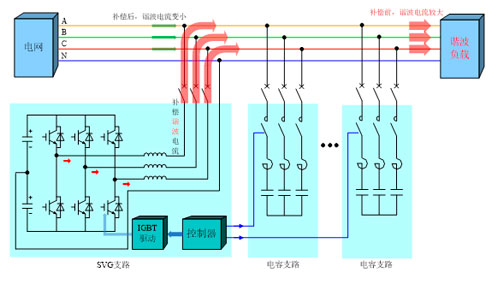

E5011-SPO諧波補償能有效濾除負載3、5、7、9、11等特征次諧波,在補償功率因數、三相不平衡的同時對特征次諧波有良好的濾除作用,補償前后濾波效果對比見圖:

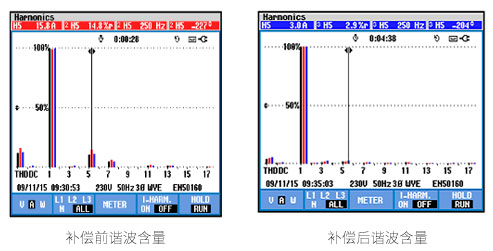

補償前5次諧波電流15.8A畸變率14.8% ,補償后5次諧波電流3A畸變率2.9%)

通訊方式

E5011具有多種通訊模式:遠距離通信時裝置可配置GPRS模塊連接網絡(luò ),用戶可在客戶端查看數據;近距離通信時裝置可配置WIFI無線通信,用戶可在具有WIFI功能的終端設備(如手機)查看數據。

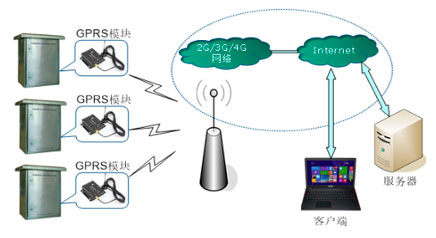

遠距離GPRS方式

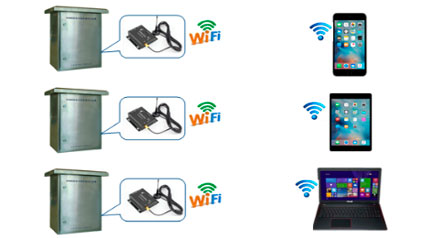

近距離WIFI方式
